側裝式磁翻板液位計基本結構

側裝式磁翻板液位計具有顯示直觀、醒目、視角寬，結構緊湊合理，安全可靠，無“跑、冒、滴、漏”現象。新硫磺回收裝置汽包、堿罐等使用到側裝式磁翻板液位計監測液位。液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

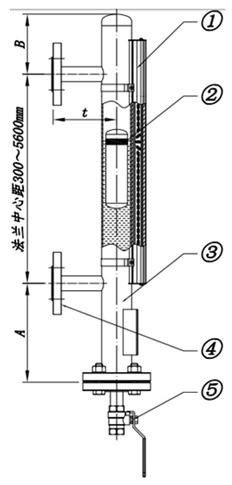

側裝式磁翻板液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排污閥、連接法蘭等組成。如圖所示：

①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥



側裝式磁翻板液位計結構原理

1、基本型液位計

液位計以磁性浮子為測量元件，浮子在測量管內隨液位變化而上、下浮動，通過磁耦合作用，驅動指示器內紅、藍指示管翻轉180°。液位上升時，指示管由藍色轉為紅色；下降時，由紅色轉為藍色，從而實現液位的雙色顯示。當介質溫度≥300℃時，采用白、藍色指示管。



2、報警器

報警器由干簧管和防爆接線盒組成，緊固在測量管外側。報警器由磁性浮子驅動，輸出地報警開關信號傳遞給二次儀表，實現遠距離液位上、下限報警及燈光顯示。



3、變送器

變送器由液位傳感器和轉換器兩部分組成。傳感器由裝在內徑20不銹鋼管內的若干干簧管和電阻組成，緊固在測量管外側。轉換器由電子模塊組成，安裝在傳感器的接線盒內。



傳感器通過磁性浮子的耦合作用，將液體的變化轉換成電阻阻值的大小，經轉換器轉換為4~20mA.DC標準電流信號，送給二次儀表，實現遠距離液位數/模顯示。
