磁翻板雙色液位計常見問題分析處理

磁翻板雙色液位計除了具有一般磁翻板液位計的共同特點外，由于其內襯各種防腐材料，又叫內襯型磁翻板液位計，能夠用于測量具有較強腐蝕性液體（如強酸、強堿與有機溶劑）的液位，在化工、煉油、儲運，水處理等行業有著廣泛的應用。盡管如此，如果使用不當，磁翻板雙色液位計在應用過程中仍會出現各種不同的故障。



本文在為儀表用戶介紹磁翻板雙色液位計的常見故障及處理之前，為便于更好地理解，先談?wù)劥欧咫p色液位計的結構組成。一般地，磁翻板雙色液位計主要有以下幾個方面組成：

1、指示面板：通常采用耐高溫的鋁合金顯示面板。

2、測量浮筒：采用304內襯F4管，兩端采用法蘭和盲板結構。

3、過程連接：采用法蘭過渡連接，內外襯均為F46材質。

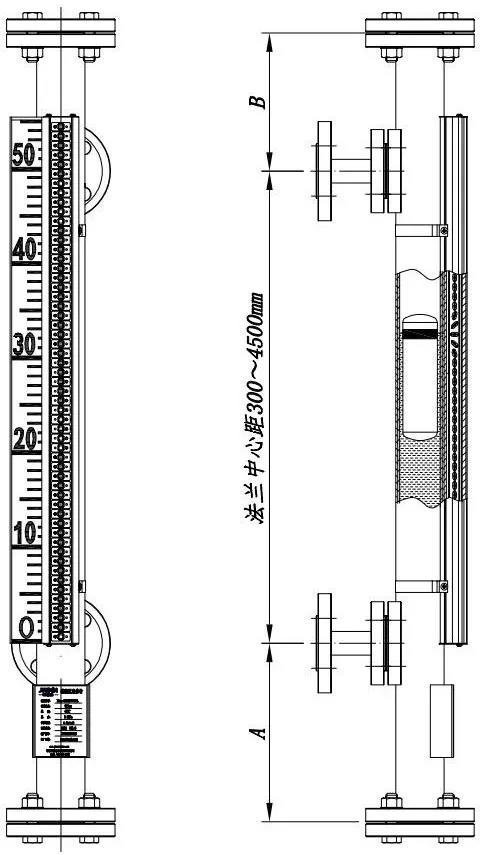

計為Flap-11磁翻板雙色液位計結構圖



磁翻板雙色液位計在安裝和使用過程中遇到的常見故障有如下四個：



一、易受磁場干擾

由于磁翻板液位計是利用磁性耦合原理工作的，所以磁翻板雙色液位計也不例外。如果應用環境中存在強烈的磁場，則可能會干擾翻片的正常翻轉，影響液位的準確顯示。正因為此，磁翻板雙色液位計不得采用鐵絲固定，其周圍也不能有帶有磁性的物質。



二、安裝不當

1、垂直安裝

除上面提到的，在安裝時應注意排除磁場干擾外，還應注意使磁翻板雙色液位計的安裝位置與地面保持垂直。否則，傾斜安裝的磁翻板液位計，難免會出現浮子與主管壁內的摩擦增大，進而影響浮球的順暢運動。



2、清理雜質

為不影響磁翻板雙色液位計浮子的正常運動，應對主體管內部的雜質定期清理。清理時，應先關閉連接在引流管上的閥門，再打開排污閥排污。如確有必要，還可拆卸底部法蘭進行清理。清理完畢后，應按照原來的方式及時安裝，以恢復原狀。



三、溫度壓力過大

如果磁翻板雙色液位計的使用溫度、壓力超過了技術參數的允許范圍，那么，壓力或溫度的大幅變動易致磁翻板雙色液位計的浮子變形或者磁性減弱，甚至使儀表無法正常工作。因此在訂制磁翻板雙色液位計時，必須對實際的工況和環境的惡劣程度有一個清楚的了解，再根據實際情況按需訂制。



四、電流信號和開關信號操作不當

有時，出于監測和控制的便利，用戶需要將磁翻板雙色液位計的測量結果轉化為電流信號接入中控室。此時就需要采用帶遠傳磁翻板液位計，也就是將干簧管遠傳變送器與磁翻板雙色液位計結合起來配套使用。



在安裝過程中，需要微調干簧管遠傳變送器的位置，且須保證其位置不發生變動，否則，就會導致電流信號輸出錯誤。因此，如果現場工況復雜，尤其是對震動較為劇烈的工況，應注意加強對儀表的固定，以避免儀器在劇烈震動下出現內部元器件損壞、失靈，進而導致測量不準的情況出現。
