氣體渦輪流量計的安裝規范

1.檢查儀表

收到氣體渦輪流量計先對儀表進行初步的檢查，檢查流量計外表是否有損壞，說明書、合格證、檢定**等是否齊全，檢查流量?jī)x標*上的型號、口徑、溫度、壓力、流量是否正確。

2.檢查葉輪轉動是否良好

先將流量進出口的保護膜撕掉，用嘴或其他吹氣裝置對著氣體渦輪流量計進氣口吹氣，注意開始時氣壓要小，渦輪葉片轉動后可適當加大氣壓。注意觀察葉輪是否轉動，儀表是否計數，表頭顯示數據是否完整，及葉輪轉動時是否有摩擦或其他聲音。

3.安裝切割管道

根據現場需要和氣體渦輪流量計尺寸安裝或切割管道，氣體渦輪流量計前直管段至少保證5DN，后直管段至少有2DN。在管道兩邊分別安裝上對應的法蘭，注意法蘭應與管道保持垂直，焊接好法蘭之后，要將管道上的毛刺和殘?jiān)宄蓛簦每諝饣虻獨鈱⒐艿乐械暮冈?、銹垢等吹掃干凈。

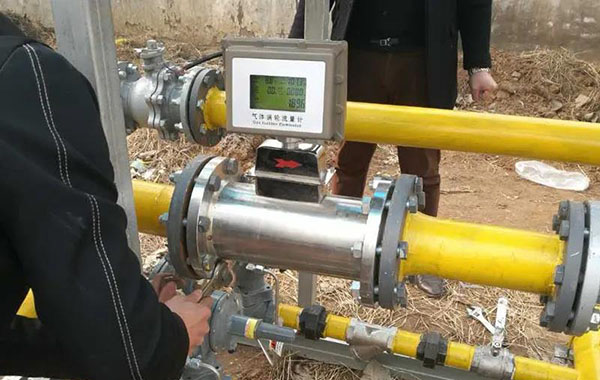

4.安裝氣體渦輪流量計

氣體渦輪流量計應水平安裝，且儀表進出口應與管道同心同軸，氣流方向應與流量計標記的方向一致，法蘭螺栓螺母應對角安裝，擰緊螺栓螺母。

5.壓力測試

緩慢開啟氣體渦輪流量計的前閥門，使流量計在小流量運行幾分鐘，并注意聽流量計是否有摩擦等異常聲音，待流量計內充滿氣體和位置管道*高壓力的情況下，再緩慢開啟后閥門，注意開啟閥門動作一定要緩慢。尤其是閥門從關閉狀態到剛開啟階段，開啟一點停一下，注意觀察流量計的瞬時流量，瞬時流量要從小到大緩慢增加，閥門開啟超過45°時可適當加快開啟閥門的速度。

通氣后應檢查氣體渦輪流量計運行是否正常，流量計上顯示的流量、溫度、壓力等是否正常。

注意事項

1、流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所。

2、氣質較臟的場合應加裝過濾器，嚴禁過濾器和流量計直接相連。

3、安裝時法蘭和管道法蘭中間要加密封墊圈。
