橢圓齒輪流量計的測量原理

橢圓齒輪流量計是屬于容積式流量計的—種。它對被測流體的粘度變化不敏感，特別使合干測量高粘度的流體(例如重油，聚乙烯醇，樹脂等)，甚至糊狀物的流量。

1、 工作原理

橢圓齒輪流量計的測量部分是由兩個相互嚙合的橢圓形齒輪A和B，軸及殼體組成。橢圓齒輪與殼體之間形成測量室，如圖所示

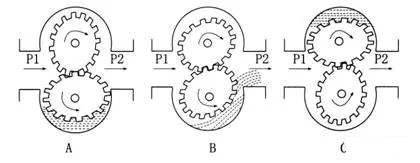

如圖，(b)，(c)所示，橢圓齒輪轉動了1/4周，其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排出的被測介質量為半月形容積的4倍。故通過橢圓齒輪流量計的體積流量Q

Q=4nV0

式中 n 一橢圓齒輪的旋轉速度;

V0——半月形測量室容積。

橢圓齒輪流量計的流量信號(即轉速n)的顯示，有就地顯示和遠傳顯示兩種。
